オルタネータ Alternator
ジャガーXJ6-SR3のオルタネータ、Motorola 9AR
レギュレータ(内臓)の接続はこんな感じと思う。
ベアリング交換時の写真
異音がしてきて数時間のうちに完全に固着してしまった、ベルトを切断して家まで帰るなんとかバッテリーが耐えてくれた、2時間以上か。

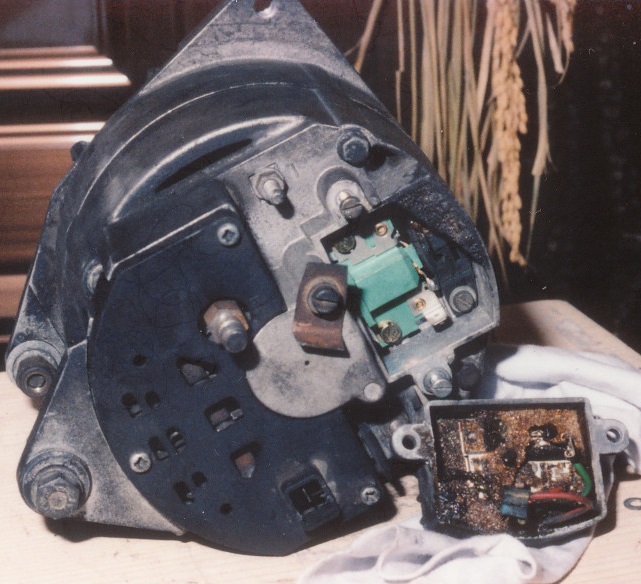

レギュレータを外す

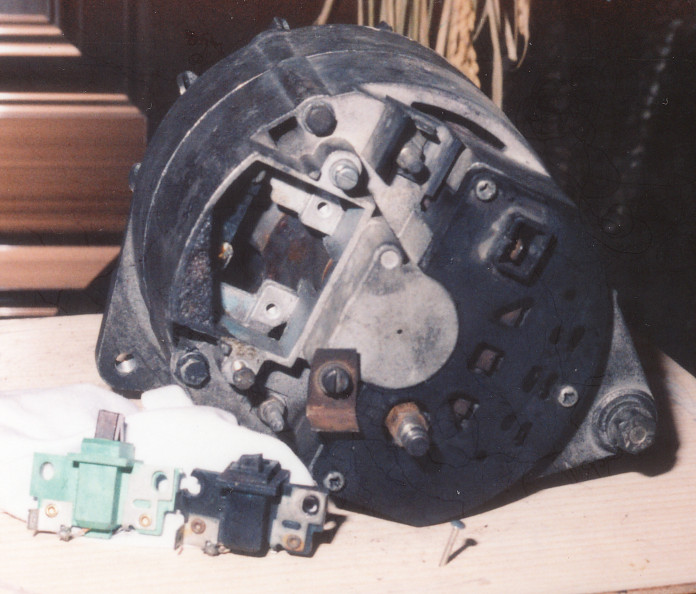

ブラシを外す

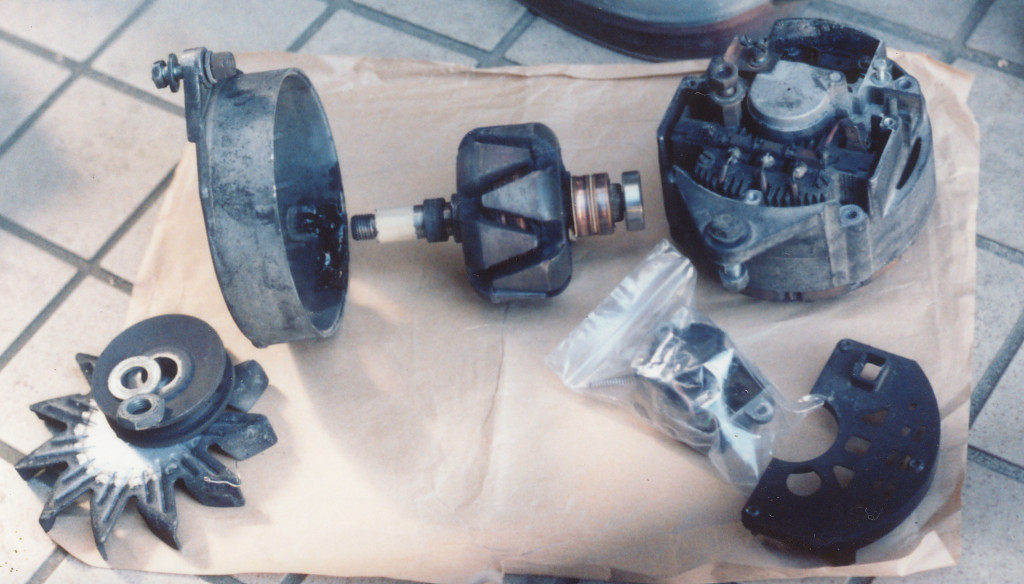

全体はこんなパーツで出来ている、袋の中は
レギュレータとブラシ
後ろのベアリングはゆるくはまっているが、
前は圧入されていて位置決めをしているプラーを軸とケースに架けて抜く。
新しいベアリングをはめる時はハウジングでケースに締め付ける形になるが、取り付けねじで締め込めるほどゆるくないので時間をかけてベアリングが壊れない程度に木ハンマーでたたきながらやった記憶がある。
ちなみにベアリングは国産NSK
前6203VVAV2S
後6200VVAV2S
